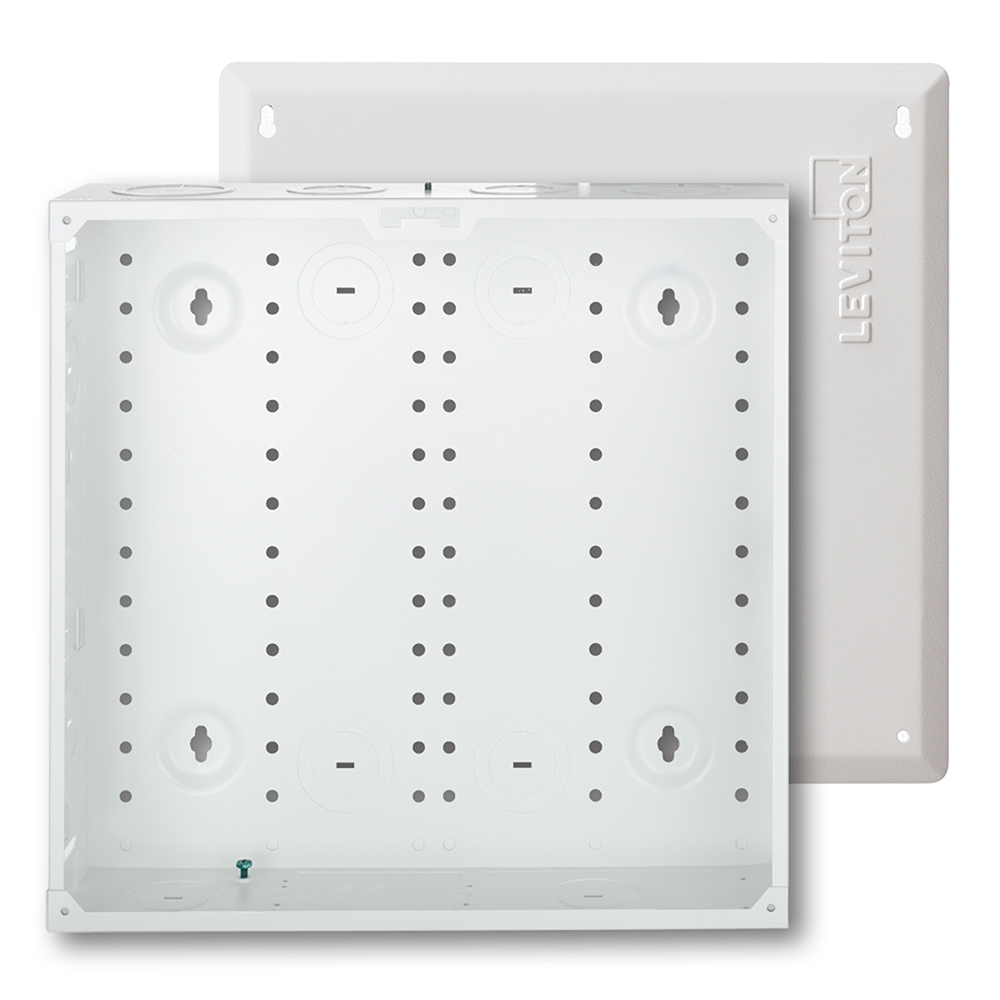

47605-140, Caja y cubierta de montaje empotrado para STRUCTURED MEDIA™ de 14" (36 cm), metal, blanco

     FOLLETO NETWORK SOLUTIONS

DESCRIPCIÓN

Las cajas STRUCTURED MEDIA de 35 cm hacen que el cableado y el manejo de medios sean simples y rentables. Están diseñadas para proporcionar un punto central de consolidación de distribución y se puede instalar y ocultar en un armario o detrás de una pantalla plana. Las cajas de MEDIOS ESTRUCTURADOS son ideales para admitir tecnologías de hogar, aula y oficinas pequeñas. Las cajas se adaptan a la distribución de aplicaciones de voz, datos, vídeo, audio, seguridad y control de TI/AV.

Los gabinetes 47605-21E consistirán en cajas de una sola pieza (sin incluir la tapa), fabricadas en acero de calibre 20 con acabado de pintura en polvo blanca. Están diseñados para montaje empotrado —fijándose con cuatro tornillos para madera (incluidos) a montantes de pared estándar con separación de 16 pulgadas entre centros, antes de la instalación del panel de yeso (drywall)— o para montaje en superficie una vez instalado dicho panel. Cada gabinete contará con una abertura para alojar un módulo de alimentación tipo caja de conexiones (J-Box) de un solo módulo (single-gang), un módulo de alimentación de CA o una fuente de alimentación de CC (modelo Mini o Universal). Los gabinetes incluirán múltiples orificios pretroquelados (knockouts) en las partes superior e inferior para admitir conductos de hasta dos pulgadas de diámetro y facilitar el enrutamiento y la entrada de cables. El gabinete contará con certificación c(UL)us y cumplirá con las normas ANSI/TIA-568-C, ANSI/TIA-570-B y ANSI/TIA-607.

CARACTERÍSTICAS

• El patrón de recorte inferior permite alojar módulos de alimentación de CA y CC
• Las ranuras de montaje en la carcasa facilitan el ajuste para diferentes grosores de paneles de yeso (1/2 pulgada, 5/8 de pulgada y 3/4 de pulgada)
• Las carcasas pueden montarse en superficie o empotradas
• La cubierta opcional para montaje empotrado cuenta con un solapamiento de 3/4 de pulgada para ocultar posibles cortes irregulares en el panel de yeso alrededor de la carcasa
• Se suministra con un inserto de cartón para ayudar a proteger contra los residuos del panel de yeso o la pulverización accidental de pintura
• Las aberturas pretroqueladas (knockouts) en la parte superior e inferior admiten conductos de hasta dos pulgadas de diámetro y facilitan el enrutamiento y la entrada de cables
• Los pasacables de espuma autosellante protegen los mazos de cables e impiden la entrada de polvo en la carcasa
• Kit de montaje en techo disponible para la carcasa de 14 pulgadas, destinado a instalaciones en falsos techos que no requieren plenum
• Los soportes de montaje (se venden por separado) permiten instalar una variedad de dispositivos
• El recubrimiento en polvo blanco contiene hasta un 25 % de plástico reciclado posconsumo, lo que mitiga los residuos plásticos y reduce las emisiones de carbono

APLICACIÓN

Los gabinetes para medios estructurados (Structured Media Enclosures) de 14 y 21 pulgadas simplifican el tendido de cables y la gestión de sistemas multimedia, ofreciendo una solución rentable. Están diseñados para servir como punto central de consolidación y distribución, y pueden instalarse ocultos dentro de un armario o detrás de una pantalla plana. Estos gabinetes son ideales para dar soporte a tecnologías en hogares, aulas y pequeñas oficinas, permitiendo la distribución de aplicaciones de voz, datos, video, audio, seguridad y control de sistemas de TI/AV.

CONSIDERACIONES DE DISEÑO

• El montaje empotrado debe realizarse antes de la instalación de los paneles de yeso
• La carcasa no está diseñada para montarse en aplicaciones de muros cortafuegos
• Se recomiendan las puertas ventiladas con bisagras de alta calidad cuando se utilicen equipos activos dentro de las carcasas, como extensores de señal de TI/AV, enrutadores y conmutadores
• Para aplicaciones PON empresariales, la capacidad recomendada de la carcasa de 14 pulgadas es de un divisor óptico pasivo de 32 salidas y tres placas adaptadoras SC/APC de 12 puertos

NORMAS Y REGULACIONES

• Certificación c(UL)us
• ANSI/UL 1863
• ANSI/UL 985
• Unidades de sistema ANSI/UL 1023
• CAN/CSA C22.2 N.º 182.4-M90 (R2010)
• ANSI/TIA-568-C, ANSI/TIA-570-B y ANSI/TIA-607

ESPECIFICACIONES MECÁNICAS

Materiales:

Carcasa: Acero de calibre 20 con recubrimiento en polvo blanco

Cubiertas: Acero de calibre 18 con recubrimiento en polvo blanco

Capacidad:

Máximo de dos paneles de distribución de tamaño completo

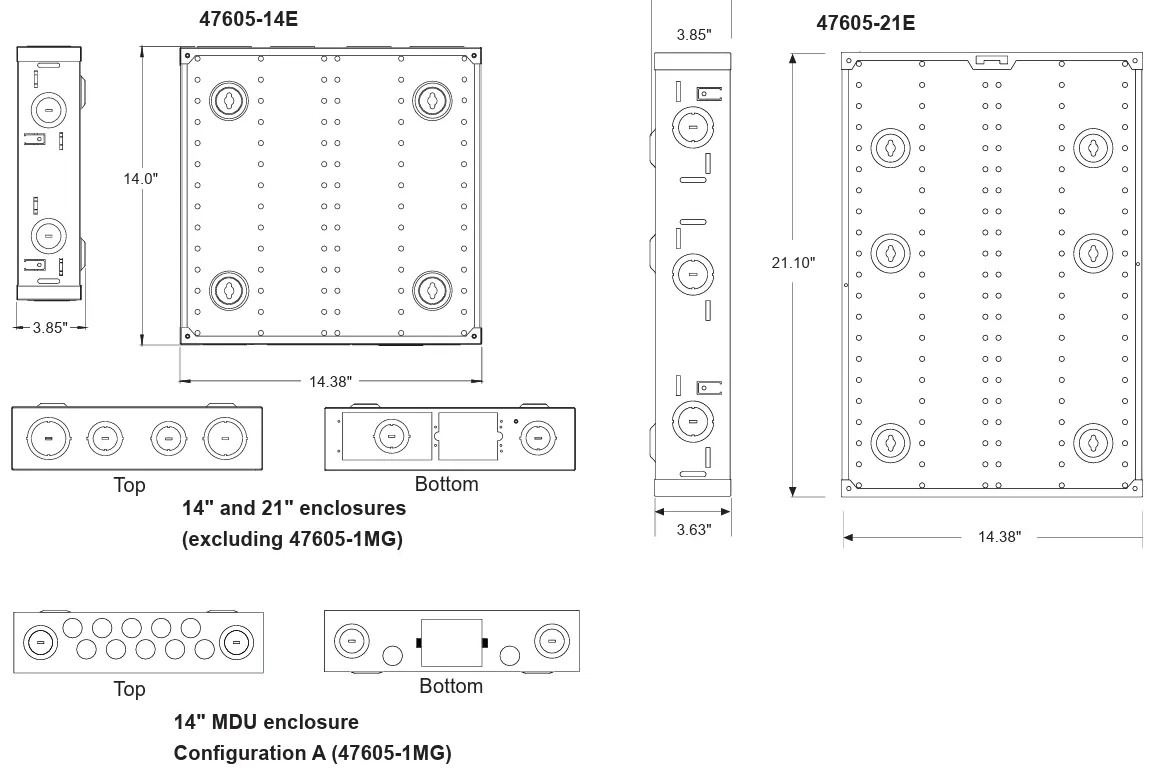

DIMENSIONES
