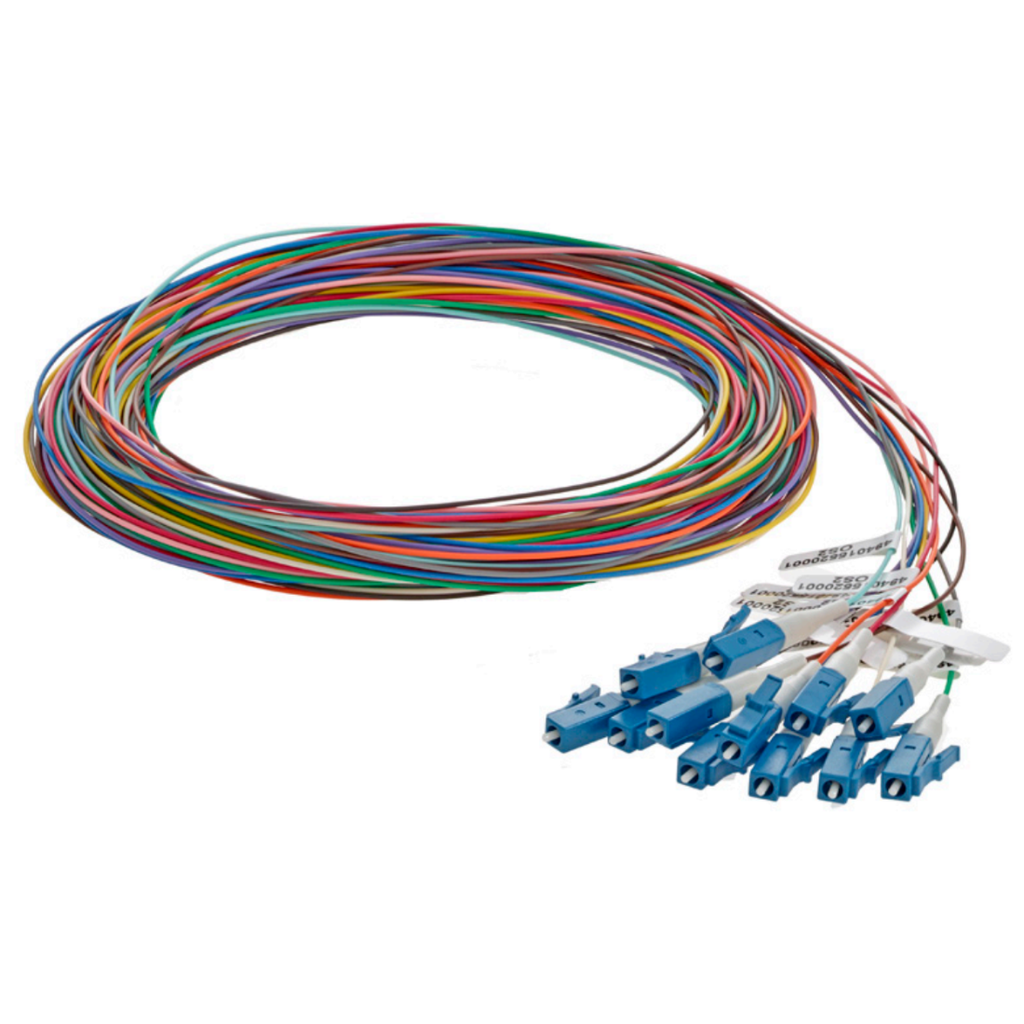

VPK-M4TLC1200-01, Pigtail Kit, 12 hilos LC, Multimodo OM4, Colores TIA 1-12, 900µm, tight buffer, 1 metro

ESPECIFICACIONES:

Los kits de pigtails multimodo y monomodo deben cumplir con la norma ANSI/TIA-568.3-E. La pérdida por inserción estándar será de un máximo de 0,25 dB, y la de baja pérdida será de un máximo de 0,15 dB, tanto para conectores multimodo como monomodo. La pérdida por retorno para multimodo debe ser superior a 26 dB y para monomodo superior a 50 dB. Los conectores monomodo con pulido angular (APC) deben tener una pérdida por retorno mínima de 60 dB. Los pigtails deben soportar una fuerza de tracción de 5 N ± 0,5 (1,12 lb) según la norma IEC 61300-2-44. La durabilidad del conector debe superar los 500 ciclos de conexión/desconexión, tanto en versiones multimodo como monomodo. Los kits de pigtails estarán disponibles con recubrimiento LSZH de protección ajustada (*tight buffer*) de 900 micras y con fibra con recubrimiento de 250 micras. Los kits se suministrarán en embalajes individuales que incluyan números de pieza, descripciones, especificaciones de rendimiento óptico y códigos de barras (Code 39). Asimismo, se incluirán códigos QR para acceder a la documentación de respaldo. Cada pigtail llevará una etiqueta tipo bandera con el tipo de fibra y el número de serie, lo que permite la trazabilidad hasta los datos de prueba recopilados en fábrica.

APLICACIÓN:

Los kits de pigtails de fibra óptica (estándar y de baja pérdida) son ideales para realizar empalmes por fusión en sistemas de cableado estructurado. Entre las aplicaciones típicas se incluyen centros de datos, CATV de banda ancha, redes ópticas pasivas (PON), multiplexación WDM o DWDM, FTTh y servicios de voz en redes metropolitanas y de acceso ATM y SONET. Los kits de pigtails estándar se mantienen en inventario, mientras que los tipos de conector y longitudes no estándar se fabrican bajo pedido. Póngase en contacto con el servicio de atención al cliente para obtener más información.

CARACTERÍSTICAS:

• Opciones de conectores: LC, LC/APC, SC, SC/APC, ST, FC y FC/APC
• Kits de pigtails disponibles con código de colores TIA o en colores individuales
• Pigtails empaquetados en materiales 100 % reciclables
• Conectores LC y SC con código de colores TIA y botas blancas de 900 micras
• Opciones de fibra: OS2, OM1, OM3, OM4 y OM5
• OM5 disponible solo con conectores LC
• Probados al 100 % para pérdida por inserción y pérdida de retorno (monomodo)
• Los pigtails incluyen una garantía limitada de por vida cuando se utilizan con otros sistemas de cableado Leviton y son instalados por un contratista certificado por Leviton
• Disponibles para envío inmediato (stock) o fabricación bajo pedido

CONSIDERACIONES DE DISEÑO:

• Pigtails de 900 micras con recubrimiento ajustado (tight buffer) y clasificación LSZH
• Todos los conectores cuentan con férulas de circonio de precisión, pre-radiadas o pre-anguladas, que garantizan una geometría de la cara terminal (EFG) consistente
• Pulido UPC y APC para monomodo
• Conectores FC y ST con cuerpo metálico
• Fibra insensible a la curvatura (OS2, OM3, OM4 y OM5)
• Embalaje inteligente y sostenible

ESPECIFICACIONES FÍSICAS:

Durabilidad del conector: > 500 ciclos de conexión

Retención del cable en el conector: 5 N ± 0,5

Temperatura (almacenamiento): -40 °C a +75 °C

Temperatura (operativa): -20 °C a +70 °C
