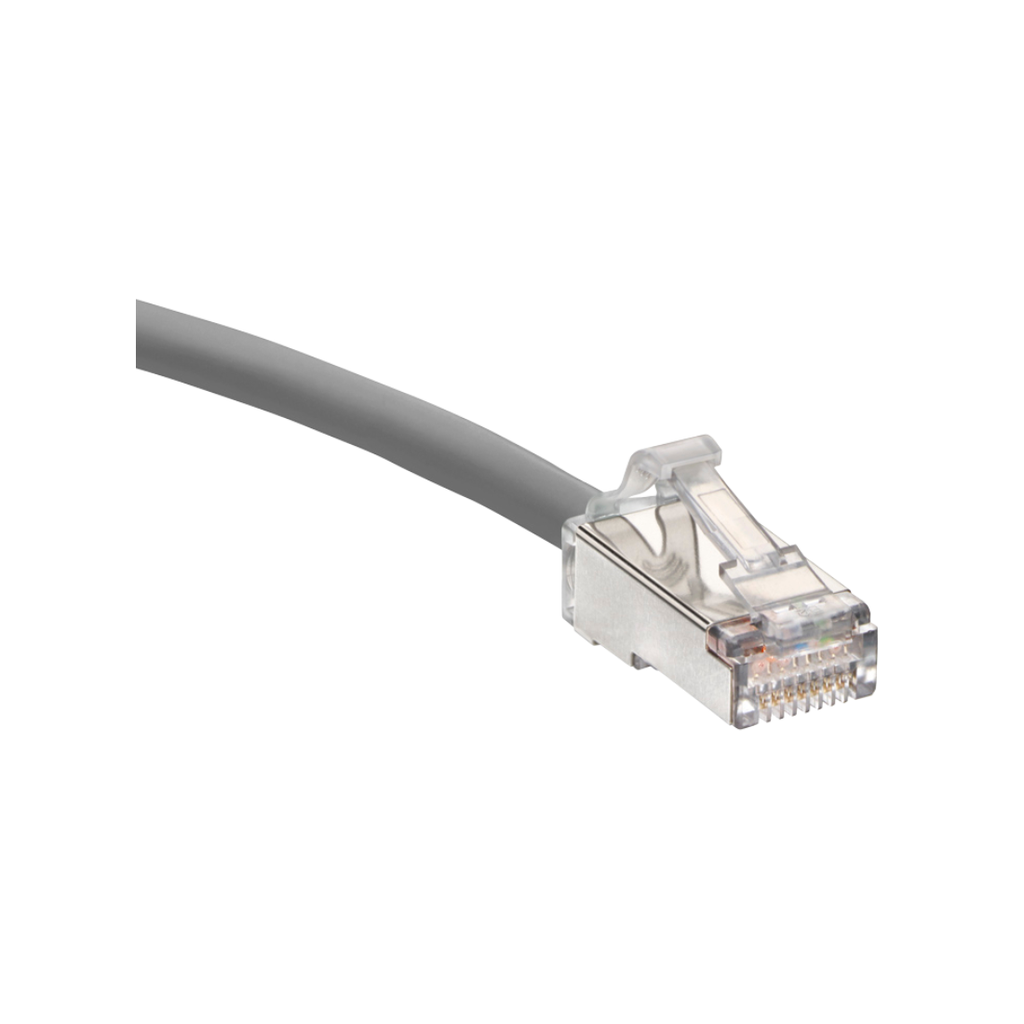

H6A10-10S, Patch Cord Cat6A, flexible, diámetro reducido 28 AWG FTP, 100w max, 10 pies gris

     FOLLETO NETWORK SOLUTIONS

Patch Cords Cat 6A de alta flexibilidad y diámetro reducido (H6A10-xx*)

ESPECIFICACIONES

Los patch cords cumplen o superarán los requisitos de rendimiento de transmisión eléctrica para enlaces y canales descritos en las normas ANSI/TIA-568.2 (Cat 6A), ISO/IEC 11801-1 (Clase EA) y EN 50173-1 (Clase EA). Los patch cords son de tipo blindado, con conductores trenzados multifilares de calibre 28 AWG y un conector modular estándar de 8 posiciones en ambos extremos. Los contactos del conector tendrán un baño de oro con un espesor mínimo de 50 micropulgadas. El cable contará con doble clasificación CM/LSZH.

Los patch cords tienen un diámetro exterior de 0,185 pulgadas (4,7 mm) y están disponibles en colores blanco, amarillo, gris, negro, rojo, verde y azul.

CARACTERÍSTICAS Y VENTAJAS

• Disponible en longitudes de 1 a 50 pies
• Cubierta de cable con clasificación dual (CM/LSZH)
• El conector y la bota compactos permiten un radio de curvatura instalado más reducido, ideal para aplicaciones con espacio limitado en profundidad
• Radio de curvatura reducido de 0,74 pulgadas, frente a 1,0 pulgada en los latiguillos Cat 6A convencionales
• Admite marcadores de bota de colores con clip para identificación de red
• Diseño "snagless" (sin enganches) que evita la rotura de la pestaña de retención
• Alivio de tensión integrado
• Mismo cable para instalaciones UTP o blindadas
• Compatible con el sistema Leviton Secure RJ
• El embalaje GREENPACK™ (embalaje a granel sostenible e inteligente) elimina los plásticos de un solo uso y reduce el tiempo de trabajo al evitar tener que sacar los cables de bolsas individuales
• GREENPACK™ disponible en paquetes de 12 o 24 unidades
• El embalaje sostenible e inteligente GREENPACK™ es de cartón marrón 100 % reciclable con menor cobertura de tinta
• GREENPACK™ reduce los residuos en la obra al eliminar todo el embalaje intermedio
• Producto libre de sustancias de la "Lista Roja" (Red List Free) según el estándar Living Building Challenge

APLICACIÓN

Los patch cords Cat 6A de alta flexibilidad y diámetro reducido, que cuentan con un conector y una bota compactos, están diseñados para su uso en aplicaciones de 10 Gigabits en todo el rango de frecuencias de 1 a 500 MHz. Estos latiguillos permiten realizar conexiones flexibles y de alta densidad. Presentan un diámetro exterior reducido de 0,185 pulgadas (4,7 mm) y soportan aplicaciones de datos de alta velocidad. Reducen la densidad de cableado en un panel de conexión de 24 puertos en un 25 % en comparación con los latiguillos Cat 6A convencionales. Son ideales para su uso en sistemas UTP Cat 6A o como parte de sistemas blindados Cat 6A.

CONSIDERACIONES DE DISEÑO

• Longitud del canal:
• • Admite canales de 96 metros que incluyen enlaces permanentes de 90 metros
  • Admite canales de 93 metros con 10 metros de latiguillos incluidos en el canal
• Con PoE a 100 vatios, se debe respetar el tamaño y la separación de los mazos de cables según la norma TIA TSB-184-A
• Patch cords GREENPACK™ empaquetados en cajas de 12 o 24 unidades

ESPECIFICACIONES MECÁNICAS

Dimensiones: Longitudes de 1 a 50 pies (0,3 a 15 m)

Materiales: Cable trenzado 28 AWG U/FTP; conector modular estándar sin codificación (no codificado), de 8 posiciones y 8 conductores, con clasificación 94V-0

Diámetro exterior del cable: 0,185 pulgadas (4,7 mm)

Radio de curvatura: 0,74 pulgadas (18,8 mm)

Temp. (Almacenamiento): -20 °C a +70 °C (-4 °F a +158 °F)

Temp. (Instalación): 0 °C a +50 °C (+32 °F a +122 °F)

Temp. (En funcionamiento): -20 °C a +60 °C (-4 °F a +140 °F)

Humedad (máx.): 93 % de humedad relativa, sin condensación

Clasificación de tensión UL: 300 V

NORMAS Y REGULACIONES

• ANSI/TIA-568.2
• ISO/IEC 11801-1
• EN 50173-1
• IEC 61156-6
• ANSI/TIA-1096-A (anteriormente FCC Parte 68)
• Clasificación UL 444 CM
• IEC 60332-1-2, 60754-2, 61034
• IEC 60603-7
• IEC 60603-7-1
• IEEE 802.3 PoE Tipo 1, 2, 3, 4 (100 vatios máx.)
• Cisco UPOE, UPOE+ (90 vatios máx.)
• Power over HDBaseT™ PoH (95 vatios máx.)
• Supera la norma IEEE 802.3 hasta 0,5 amperios por conductor (100 vatios) de forma continua
• Admite plenamente la transmisión segura de energía a través del cableado LAN descrita por IEEE 802.3 (Tipo 4) y cumple con los requisitos de desconexión bajo carga eléctrica prescritos por la norma IEC 60512-99-002
• Certificación c(UL)us (UL 1863)
• Cumple con la normativa RoHS
