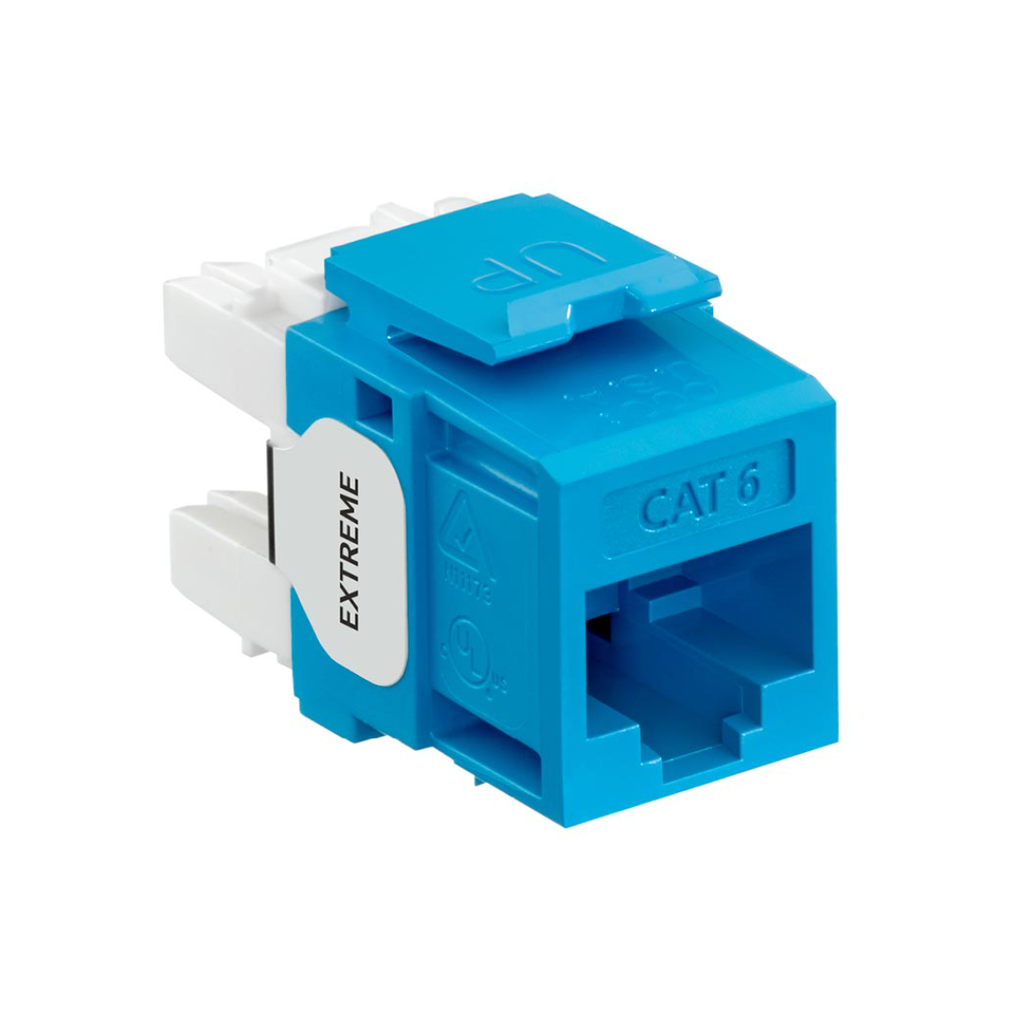

61110-RL6, Jack Cat6 EXTREME™, para 26 a 22AWG, remate 110, PoE 100W, QuickPort, Color azul

     FOLLETO NETWORK SOLUTIONS

Jack Categoría 6 QUICKPORT™ EXTREME™  (Component-Rated)

APLICACIÓN

El Jack EXTREME Categoría 6 está diseñado para utilizarse con todos los productos compatibles con QUICKPORT. El Jack incorpora la tecnología patentada *Retention Force Technology* (RFT), que garantiza un rendimiento constante durante toda la vida útil del sistema. Cuenta con torres exclusivas de separación de pares que permiten realizar las terminaciones de forma más rápida y sencilla. El Jack presenta una configuración de 180 grados con el área de terminación en la parte posterior, lo que permite realizar la conexión desde atrás.

ESPECIFICACIONES

El Jack deberá cumple o superar los requisitos de rendimiento de transmisión eléctrica a nivel de canal y de componente, según lo establecido en las normas ANSI/TIA-568.2 (Cat 6), ISO/IEC 11801-1 (Clase E) y EN 50173-1 (Clase E). El Jack  cumple con la norma ANSI/TIA-1096-A, cuenta con la certificación c(UL)us y ha sido verificado de forma independiente en cuanto a rendimiento de transmisión eléctrica y suministro de energía. Además de cumple con la Categoría 6, el Jack es capaz de soportar aplicaciones de alta velocidad (megabits) y configuraciones de cables compartidos bajo una misma cubierta. Todos los materiales plásticos utilizados en la fabricación del cuerpo del Jack son ignífugos, con una clasificación de inflamabilidad UL 94V-0. La terminación de todos los Jacks se realizará mediante contactos de desplazamiento de aislamiento (IDC) tipo 110. El Jack dispone de una pestaña situada junto a la zona de terminación tipo 110, contra la cual el instalador puede terminar y cortar los conductores en una sola operación. El cableado del Jack es universal y admite los códigos de color de instalación para los esquemas T568A y T568B. El Jack es de tipo encaje a presión (*snap-in*) individual y cuenta con el área de terminación en la parte posterior para facilitar el acceso. Incluye una tapa antipolvo de encaje a presión con alta resistencia a la extracción accidental y es compatible con una amplia variedad de placas de pared, tomas de telecomunicaciones, así como paneles de parcheo y bloques de conexión configurables en campo. El Jack cumplie con la norma IEEE 802.3 PoE tipos 1, 2, 3 y 4 (hasta 100 watts).

CARACTERÍSTICAS Y VENTAJAS

• Permite la terminación de conductores sólidos de calibre 26 a 22 AWG y conductores trenzados de 24 a 22 AWG

• Permite la terminación de conductores trenzados de 26 AWG hasta 5 veces

• Capacidad para múltiples reconexiones

• Los conectores IDC herméticos (estancos a gases) evitan la corrosión

• La etiqueta de cableado de fácil lectura simplifica la inserción de los conductores (punchdown)

• La tecnología patentada de fuerza de retención protege los contactos contra daños y aumenta la vida útil del sistema

• El diseño de torre de separación de pares facilita la separación de los conductores y minimiza el destrenzado

• La configuración de 180 grados permite la terminación por la parte posterior

• Disponible en 14 colores compatibles con la norma ANSI/TIA-606-C para codificación por colores u organización

• Todos los colores están disponibles en paquetes individuales

• Colores seleccionados disponibles en paquetes a granel de 25 unidades y en paquetes de 150 unidades que incluyen la herramienta de inserción JackRapid™

• Colores seleccionados disponibles en paquetes de 200 unidades con embalaje sostenible e inteligente, sin plásticos de un solo uso y totalmente reciclable

CONSIDERACIONES DE DISEÑO

• Compatible con cualquier carcasa QUICKPORT para brindar conectividad EXTREME Cat 6 UTP en instalaciones de montaje superficial, empotrado, en muebles modulares y en paneles configurables en campo

• Puede utilizarse junto con otros módulos de encaje a presión (snap-in) QUICKPORT para aplicaciones de voz/datos y video sobre UTP, cable coaxial y fibra óptica

NORMAS Y REGULACIONES

• ANSI/TIA-568.2

• ISO/IEC 11801-1

• EN 50173-1

• ANSI/TIA-1096-A (anteriormente FCC Parte 68)

• IEC 60512-99-002

• IEC 60603-7 (incluye IEC 60512-5-2)

• Certificación c(UL)us (UL 1863)

• Certificación UL 2043 para espacios de plenum

• IEEE 802.3bt PoE Tipo 1, 2, 3, 4 (máx. 100 vatios)

• Cisco UPOE UPOE+ (90 vatios máx.)

• Power over HDBaseT™ (PoH) (95 vatios máx.)

• Verificado por ETL para cumplir con la norma IEC 60512-99-002 para el soporte de aplicaciones PoE IEEE 802.3 Tipo 4 (100 vatios)

ESPECIFICACIONES MECÁNICAS

Materiales:

Cuerpo del Jack: Plástico ignífugo de alto impacto con clasificación UL 94V-0.

Contactos de resorte: Aleación a base de cobre de alta calidad (bronce fosforado), chapada con 50 micropulgadas de oro sobre 130 micropulgadas (nominal) de níquel para lograr la menor resistencia de contacto y la máxima vida útil.

Temp. (Almacenamiento): -40 ºC a +70 ºC (-40 ºF a +158 ºF)

Temp. (Instalación): Consulte la temperatura de instalación del cable

Temp. (Funcionamiento): -10 ºC a +60 ºC (+14 ºF a +140 ºF)

Humedad (Máx.): 95 % de humedad relativa, sin condensación

DIMENSIONES
