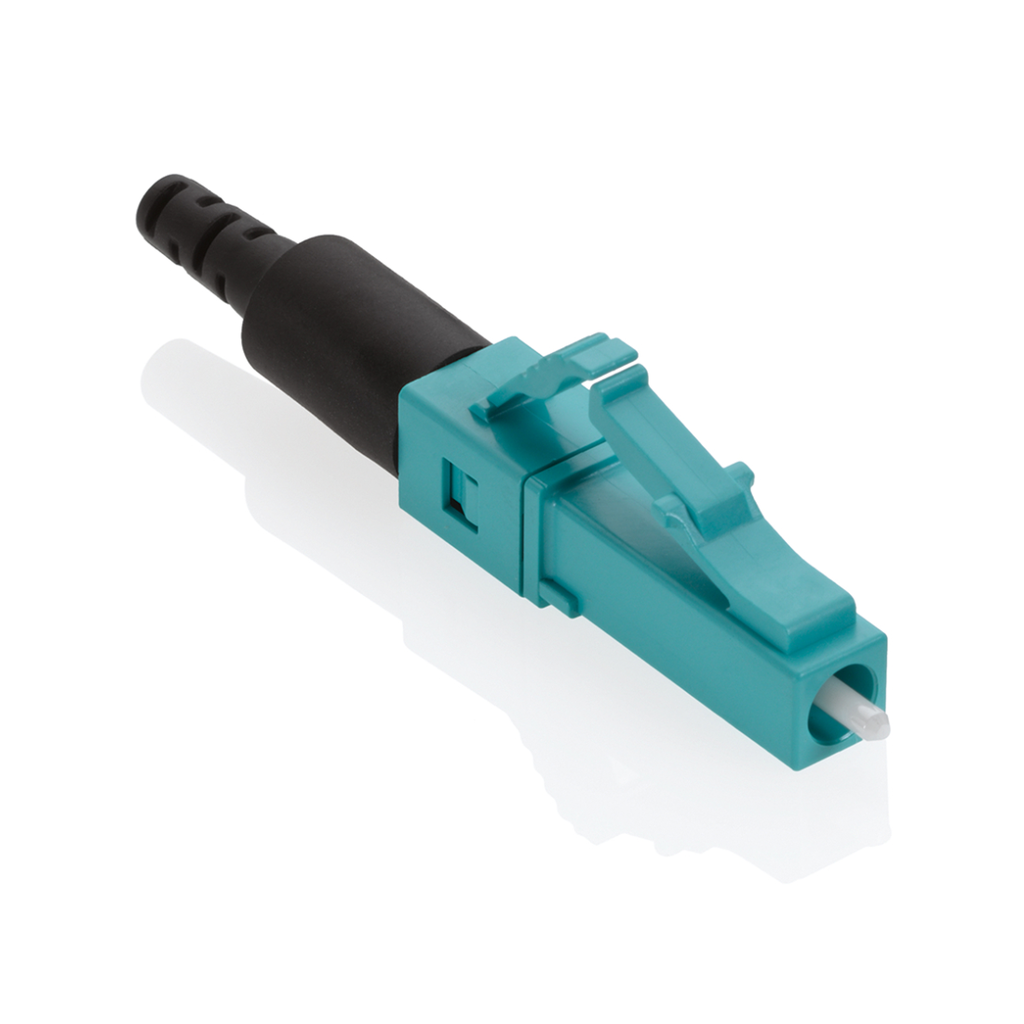

49991-LLC, Conector de fibra prepulido FASTCAM™, LC, multimodo de 50/125 μm, color aqua

     FOLLETO NETWORK SOLUTIONS

DESCRIPCIÓN:

Los conectores de fibra FASTCAM™ son conectores prepulidos e instalables en campo que eliminan la necesidad de pulido manual, adhesivos o epoxi durante la instalación. Están disponibles en configuraciones LC, SC o ST, tanto monomodo como multimodo (estándar de 50/125 μm y 62,5/125 μm, y optimizados para láser de 50/125 μm), aptos para terminación en fibra con recubrimiento (buffer) de 250 o 900 μm y/o fibra con cubierta (jacket) de 2 o 3 mm. Los conectores LC y SC permiten verificar la continuidad óptica mediante el uso de un localizador visual de fallos (VFL). Los conectores FASTCAM están diseñados para entornos de instalaciones en edificios (premise environments), paneles de conexión y situaciones que requieren reparaciones o sustituciones rápidas, así como para centros de datos y aplicaciones que exigen un despliegue rápido de la red.

CARACTERÍSTICAS

• Terminación mediante empalme mecánico de precisión
•  Instalación rápida y sencilla (menos de un minuto)
• Sin necesidad de pulido, curado de epoxi ni consumibles
• No requiere herramientas exclusivas
• Conexión de baja pérdida por inserción
• Utiliza tecnologías probadas de ranura en V moldeada
• Permite verificar la continuidad óptica mediante un localizador visual de fallos (VFL)
• Incluye fundas protectoras (boots) para cables de 900 μm, 2 mm y 3 mm
• El modelo SC/APC cuenta con un corte angular interno para un rendimiento óptimo en cuanto a pérdida de retorno

APLICACIÓN

Los conectores FastCAM son conectores prepulidos de instalación en campo que eliminan la necesidad de pulido manual, adhesivos o epoxi durante la instalación. Están disponibles en configuraciones LC, SC, SC/APC o ST, para fibra monomodo o multimodo (OM1, OM3/4 u OS2). Los conectores pueden instalarse en fibra con recubrimiento (buffer) de 250 o 900 µm y/o en fibra con cubierta (jacket) de 2 o 3 mm. Todos los conectores permiten verificar la continuidad óptica mediante el uso de un localizador visual de fallos (VFL). Los conectores FastCAM están diseñados para entornos de instalaciones en edificios (premise environments), paneles de conexión y situaciones que requieren reparaciones o sustituciones rápidas, así como para centros de datos y aplicaciones que exigen un despliegue rápido de la red.

ESPECIFICACIONES

El conector mecánico de fibra óptica FastCAM cumplirá o superará los requisitos descritos en las normas ANSI/TIA-568-D y 604. El conector será prepulido y apto para instalación en campo, eliminando así la necesidad de pulido manual, adhesivos o epoxi en el lugar de instalación. El conector estará disponible en configuraciones LC, SC, SC/APC o ST, para fibra monomodo o multimodo (OM1, OM3/4 u OS2), compatible con fibra con recubrimiento (buffer) de 250 o 900 μm y fibra con cubierta (jacket) de 2 o 3 mm. La pérdida por inserción máxima del conector no superará los 0,5 dB (0,6 dB para SC/APC), con un promedio de 0,1 dB (multimodo) y 0,2 dB (monomodo, o 0,3 dB para SC/APC). La pérdida por retorno típica del conector será de 25 dB (multimodo) y 55 dB (monomodo, o 65 dB para SC/APC). Todas las versiones permitirán verificar la continuidad mediante el uso de un localizador visual de fallos (VFL).

CONSIDERACIONES DE DISEÑO

• Versiones multimodo y monomodo
• Férulas de circonio de precisión con extremo pre-radiado
• Terminación para cable con recubrimiento (buffer) de 900 μm o 250 μm (para SC, LC y ST)
• Cable con cubierta (jacket) de 2 o 3 mm
• Pulido de contacto físico (PC) para multimodo
• Pulido de contacto físico ultra (UPC) para monomodo
• Pulido de contacto físico angular (APC) para monomodo
• No recomendado para terminaciones en aplicaciones o instalaciones de planta externa
• Se requieren cortadoras de precisión para todos los conectores FastCAM*
• Los conectores LC, SC y ST UPC requieren un corte a 0 grados, con un ángulo máximo de 2 grados para fibras multimodo y 1 grado para fibras monomodo
• Los conectores SC/APC requieren un ángulo de corte máximo de 8 grados ± 1 grado
• Se recomienda el uso de un localizador visual de fallos para verificar la continuidad óptica del conector FastCAM

*Cortadora plana de alta precisión Leviton (49886-LNX) y cortadora angular de alta precisión (49886-APC)

NORMAS Y REGULACIONES

• Requisitos de rendimiento ANSI/TIA-568.3-D
• Interconectabilidad de conectores ANSI/TIA-604-2 (ST), -3 (SC), -10A (LC)
• IEC 61300-2-44, prueba de flexión del alivio de tensión: 5 N, 50 ciclos
• IEC 61300-2-2, durabilidad de acoplamiento: 200 ciclos
• IEC 61300-2-1, vibración: 10 Hz a 55 Hz
• IEC 61300-2-18, Calor seco: 70 °C durante 96 horas

• IEC 61300-2-22, Ciclo de temperatura: de -25 °C a 70 °C durante 12 ciclos
