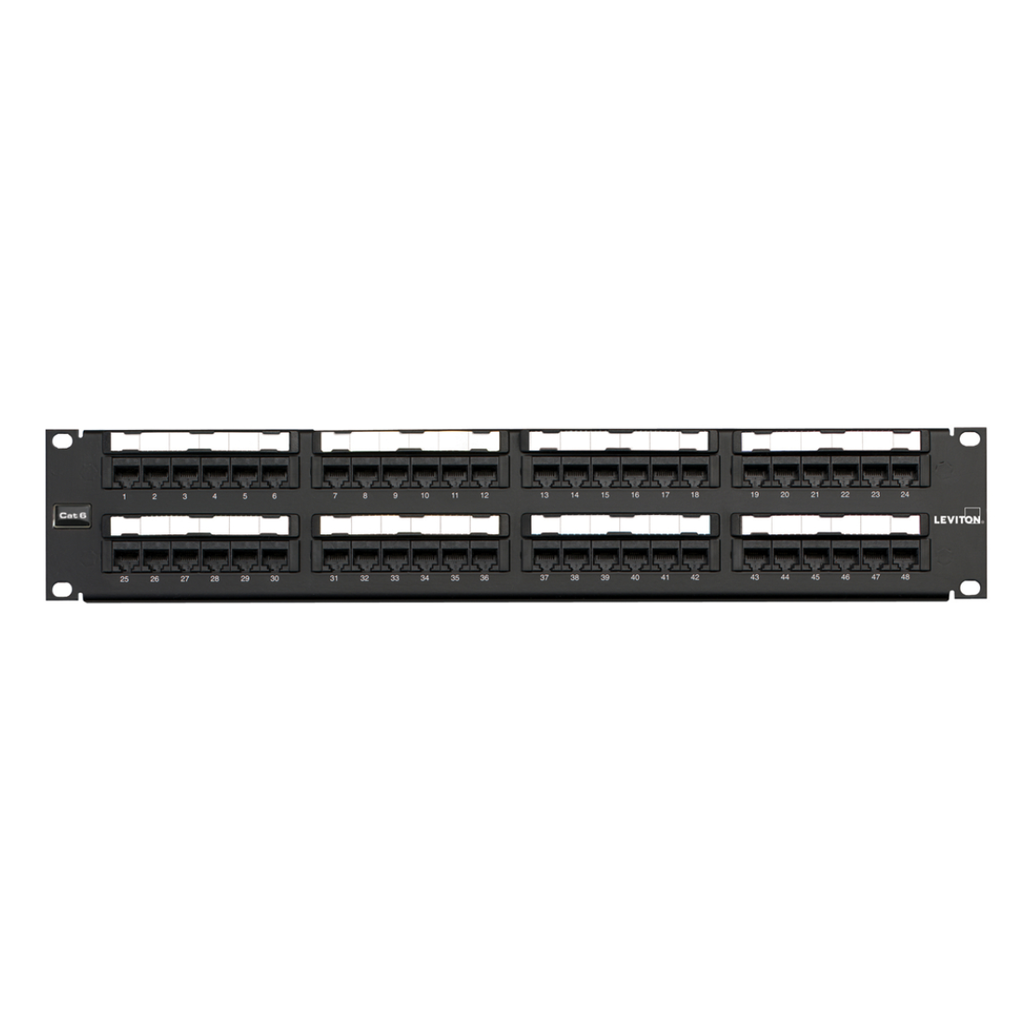

69586-U48, Panel de parcheo plano 48 puertos Cat.6, remate 110, 2UR negro

     FOLLETO NETWORK SOLUTIONS

Paneles de parcheo planos UTP Cat 6 estilo 110

APLICACIÓN

Los paneles de parcheo planos UTP Cat 6 estilo 110 de Leviton están diseñados para su uso en racks y gabinetes estándar de 19 pulgadas. Estos paneles incorporan la tecnología patentada *Retention Force Technology*, que garantiza un rendimiento constante durante toda la vida útil del sistema. Su diseño facilita una instalación rápida gracias a las terminaciones estándar tipo 110 en la parte posterior, las cuales siguen la secuencia de colores habitual (azul, naranja, verde, marrón) de izquierda a derecha. El sistema Cat 6 está diseñado para aplicaciones de alta velocidad, como Gigabit Ethernet.

ESPECIFICACIONES

Los paneles de parcheo cumpen o superán los requisitos de rendimiento a nivel de canal y de componente descritos en las normas ANSI/TIA-568.2-D Categoría 6, así como los requisitos de Clase E descritos en las normas ISO/IEC 11808-1 y EN 50713-1. Los paneles cuentan con configuraciones de cableado T568A y T568B, módulos IDC 110 blancos, soportes de montaje para barras de gestión de cables y etiquetas frontales codificadas por colores. Disponen de una tarjeta de cableado universal T568A/T568B para las terminaciones. Están fabricados en acero calibre 14 y tienen un acabado negro con serigrafía blanca. Los elementos plásticos son ignífugos, con una clasificación de inflamabilidad UL 94V-0. Se ofrece en configuraciones de 12, 24, 48 y 96 puertos, así como en una configuración de 12 puertos tipo 89D. Los paneles están configurados con módulos de seis puertos. La terminación 110 en la parte posterior sigue la secuencia de colores estándar (azul, naranja, verde, marrón) de izquierda a derecha. Los paneles superan los requisitos de la norma IEEE 802.3bt, soportando hasta 0,5 amperios por conductor (100 watts) de forma continua.

CARACTERÍSTICAS

• La tecnología patentada *Retention Force Technology* protege los contactos (pines) contra daños y prolonga la vida útil del sistema
• Instalación sencilla y práctica
• Tarjetas de cableado universales T568A y T568B para terminaciones IDC tipo 110
• Etiquetado frontal codificado por colores para facilitar la identificación de puertos (cumple con ANSI/TIA-606-C)
• Admite la terminación de conductores sólidos de calibre 26-22 AWG
• El etiquetado centralizado (disponible en la versión de 48 puertos) mejora la visibilidad de las etiquetas al enrutar los latiguillos (*patch cords*) hacia los organizadores de cables horizontales situados encima y debajo del panel de parcheo
• Permite múltiples reconexiones (terminaciones repetidas)
• Panel disponible con soporte para etiquetas con lente de aumento patentada para facilitar la lectura
• Supera la norma IEEE 802.3bt hasta 0,5 amperios por conductor (100 vatios) de forma continua
• Verificado por ETL para cumplir con la norma IEC 60512-99-002 para aplicaciones PoE IEEE 802.3bt Tipo 4 (90 watts)

CONSIDERACIONES DE DISEÑO

• Se monta en racks de equipos de 19 pulgadas
• Panel disponible en configuraciones de 12, 24, 48 y 96 puertos, así como en bloque U89 de 12 puertos para montaje en pared
• Los módulos de conectores están agrupados de seis en seis
• Incluye barras traseras para la gestión de cables
• Utilice arandelas de estrella para la conexión a tierra en instalaciones de montaje en rack

NORMAS Y REGULACIONES

• ANSI/TIA-568.2-D (Cat 6)
• ISO/IEC 11801-1 (Clase E)
• EN 50713-1 (Clase E)
• ANSI/TIA-1096-A (anteriormente FCC Parte 68)
• IEC 60512-99-002
• Certificación c(UL)us
• IEEE 802.3 PoE Tipo 1, 2, 3, 4 (máx. 100 vatios)
• Cisco UPOE, UPOE+ (máx. 90 vatios)
• Power over HDBaseT™ PoH (máx. 95 watts)

CARACTERÍSTICAS MECÁNICAS ESPECIFICACIONES

• Dimensiones: Ver más abajo
• Capacidad: 12, 24, 48 o 96 puertos;
• Bloque universal U-89 de 12 puertos
• Materiales: Acero de calibre 14 con recubrimiento en polvo negro; los componentes de PCB y plástico cumplen con la clasificación UL94V-0
• Temperatura (almacenamiento): -40 °C a +70 °C (-40 °F a +158 °F)
• Temperatura (instalación): Consultar la temperatura de instalación del cable
• Temperatura (funcionamiento): -10 °C a +60 °C (+14 °F a +140 °F)
• Humedad (máx.): 95 % de humedad relativa, sin condensación
