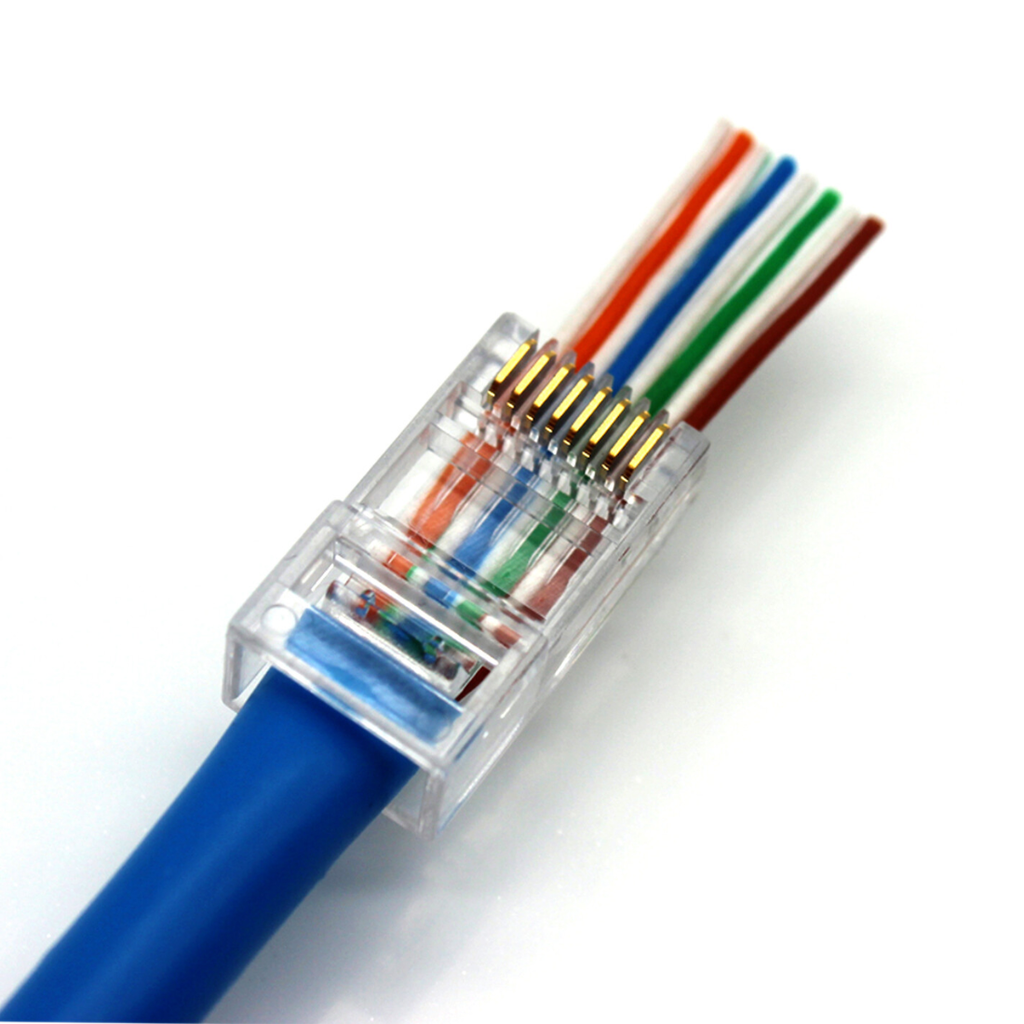

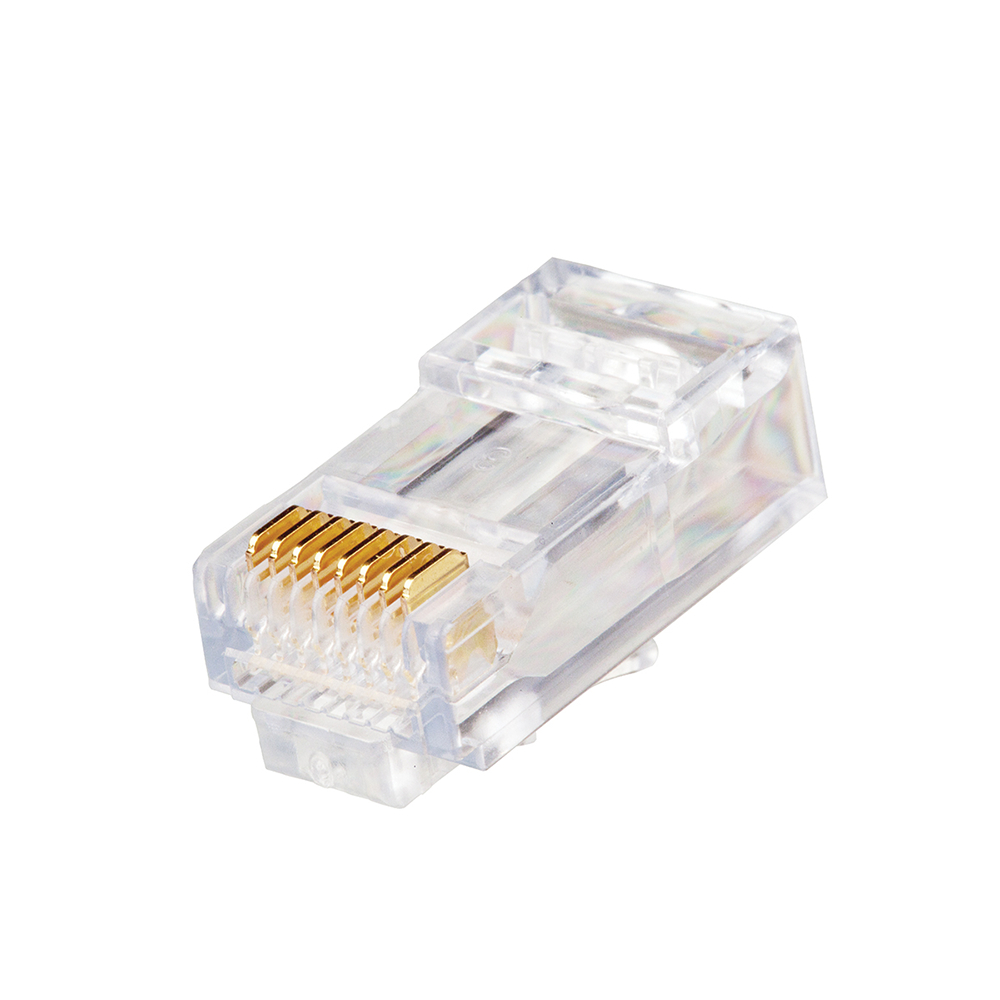

47613-EZ6, Conector PLUG, Cat 6 EZ-RJ45™ Pass through, transparente

     FOLLETO NETWORK SOLUTIONS

DESCRIPCIÓN

El sistema EZ-RJ45 Cat 6 (que incluye el conector y la herramienta de crimpado) permite realizar terminaciones de cables UTP de forma rápida y económica. El conector cuenta con aberturas que permiten insertar los cables y hacerlos sobresalir por la parte frontal, lo que mejora el rendimiento y facilita la verificación de la secuencia de los cables, evitando el desperdicio de conectores o las terminaciones defectuosas. La herramienta de crimpado incorpora un cortador y un pelacables que permiten crimpar y cortar los cables en una sola operación; es compatible con los conectores EZ-RJ45 y con la mayoría de los conectores estándar RJ-45 y RJ-11. Esta herramienta, diseñada para facilitar el trabajo del instalador, cuenta con matrices de crimpado rectificadas con precisión, un mecanismo de trinquete de ciclo completo y una estructura de acero que garantiza resistencia y durabilidad.

CARACTERÍSTICAS

• Carcasa transparente para verificar la secuencia de los hilos

• La abertura del conector permite que los cables atraviesen la pieza para lograr una crimpado preciso

APLICACIÓN

El conector EZ-RJ45 Cat 6 y la herramienta de crimpado permiten realizar terminaciones de cable UTP de forma rápida y económica. El conector cuenta con aberturas que permiten insertar los hilos y hacerlos sobresalir por la parte frontal, lo que mejora el rendimiento y facilita la verificación de la secuencia de los hilos, evitando el desperdicio de conectores o crimpados y las terminaciones defectuosas. La herramienta de crimpado incorpora un cortador y un pelacables que crimpan y cortan los hilos en una sola operación. Es compatible con conectores EZ-RJ45 y con la mayoría de los conectores RJ-45 y RJ-11 estándar. Esta herramienta, diseñada para facilitar el trabajo del instalador, cuenta con matrices de crimpado rectificadas con precisión, un mecanismo de trinquete de ciclo completo y una estructura de acero que garantiza resistencia y durabilidad.

CONSIDERACIONES DE DISEÑO

• Conector modular de 8 conductores

• Para conductores aislados con un rango de diámetro exterior (OD) de 0,037" a 0,042" (0,94 mm a 1,07 mm)

• Diámetro exterior máximo del cable: 0,275" (6,985 mm)

• Vida útil (inserción/extracción): 1000 ciclos

• Apto para terminación de cables sólidos y trenzados (multifilares)

• Tras la instalación, pruebe el enlace conector-enchufe utilizando el método para enlaces terminados con conector modular (Modular Plug Terminated Link), según lo descrito en la norma ANSI/TIA-568.2-D

• Ideal para su uso con cables de interior de tipo LSZH, CM, CMR y CMP. Para cables de planta externa (OSP) e industriales, evalúe la combinación de conector y cable para determinar su idoneidad para la aplicación

NORMAS Y REGULACIONES

• ANSI/TIA-568.2-D (CAT 6)

ESPECIFICACIONES MECÁNICAS

Materiales: Cuerpo de policarbonato; contactos de bronce fosforado
